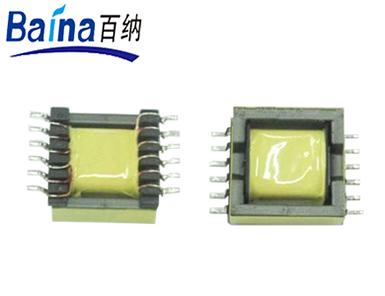

產品名稱：EFD15-1
產品簡介：
一.EFD15高頻變壓器尺寸外觀圖（單位：mm）
|
品名 |
式別 |
骨架樣式 |
長 |
寬 |
高 |
1邊PIN（PIN距） |
2邊PIN（PIN距） |
排距 |
PIN徑 |
||
|
EFD15-01 |
臥式 |
I |
16.0 |
16.0 |
8.0 |
4 |
3.7 |
4 |
3.7 |
13.8 |
Φ0.6 |
|
EFD15-02 |
臥式 |
I |
16.0 |
18.0 |
8.0 |
5 |
2.5 |
5 |
2.5 |
17.0 |
Φ0.7 |
|
EFD15-03 |
臥式 |
Ⅱ |
16.0 |
16.0 |
8.5 |
5 |
2.5 |
5 |
2.5 |
21.5 |
Φ0.7 |
|
EFD15-04 |
臥式 |
Ⅱ |
16.0 |
16.0 |
8.5 |
6 |
2.5 |
6 |
2.5 |
21.5 |
Φ0.7 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EFD15高頻變壓器。
二.EFD15高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：3.0 to 12 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EFD15高頻變壓器的特點
EFD15高頻變壓器具有尺寸小，高度低，價格便宜，可靠性高的特點。EFD型變壓器是為了適應超薄型開關電源而設計的一款高頻變壓器。它擁有扁型的鐵氧體磁芯，它的形狀能同時滿足電源變壓器高功率的要求和超薄體積的要求，同樣也能適應開關電源在溫升方面的要求，但對PCB板的要求會(huì )提高；其它性能接近于EE型和EC型變壓器。
四.EFD15高頻變壓器的應用
EFD15高頻變壓器常應用于DC-DC轉換器、驅動變壓器、數碼相機、升壓變壓器、手持式開關電源充電器等。
五.EFD15高頻變壓器價格
EFD15高頻變壓器的價格區間一般在1.8 -3.0元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，
以及是否要求過安規認證等。
